Segondè -efikasite CNC machin zouti pou pati metal D'
● Nan tour orizontal, file koton an pozisyone orizontal, sa ki lakòz yon sant gravite ki ba apre blocage pyès materyo, asire estabilite wotasyon wo. Sa fè yo apwopriye pou machining long arbr, disk, ak pati wotasyon konplèks (tankou arbr, chemiz manch, bride, ak angrenaj).
● Tour sa yo tipikman prezante yon sèl-kabann jete oswa soude, ki bay yon estrikti solid ak gwo rezistans vibrasyon, sa ki pèmèt pou gwo -koupe entansite ak diminye Vibration ak deformation pandan machin.
● CNC orizontal tour sipòte ekspansyon modilè, tankou ajoute detantè zouti pouvwa, tailstocks, ak transporteurs chip, pou adapte yo ak divès bezwen D '.
| Paramèt prensipal yo | inite | CK6150-1000 |
| Maksimòm wotasyon dyamèt kabann lan | mm | 500 |
| Vire dyamèt | mm | 500 |
| Maksimòm longè pyès travay la | mm | 1000 |
| Vwayaj aks X/Z | mm | 220/1000 |
| X/Z inite mouvman aks | mm | 0.001 |
| Spindle twou cône | M6 | |
| Ranje vitès spindle | 3-vitès transmisyon manyèl | |
| Metòd blocage pyès travay la | mm | Manyèl |
| Pwensipal pouvwa motè | kw | 7.5 |
| X/Z aks | N.m | 5/7.5 N.m |
| Vitès travès rapid X/Z | mm | 6/8 |
| Dimansyon detantè zouti | mm | 25*25 |
| Zouti detantè repetibilite presizyon | mm | Mwens pase oswa egal a 0.004 |
| Kalite tailstock | Manyèl | |
| Tailstock dyamèt manch | mm | 65 |
| Vwayaj manch tailstock | mm | 150 |
| Tailstock twou cône | Mohs 5 | |
| Dimansyon zouti machin (longè * lajè * wotè) | mm | 2550*1410*1540 |
| Demann elektrisite (pouvwa/aktyèl) | KW/A | 9 |

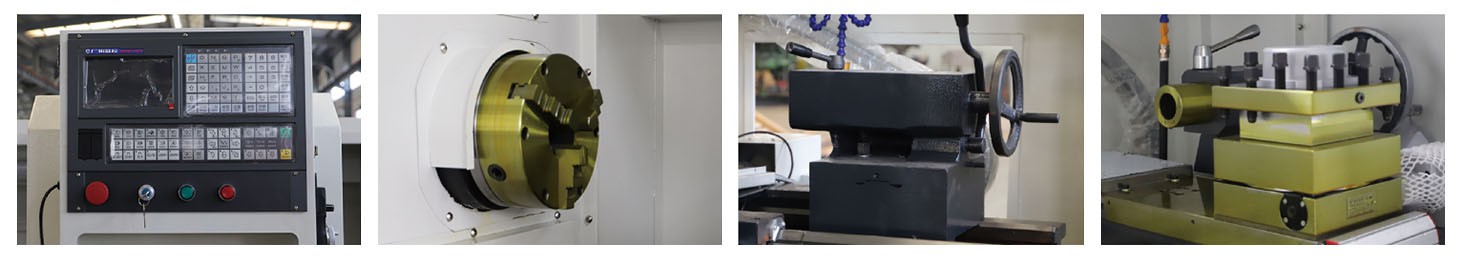

Karakteristik zouti machin
Pwodiksyon customizable disponib sou demann
Sistèm CNC
Ekipman an ekipe ak yon sistèm GSK CNC, men Siemens, Fanuc, ak lòt sistèm yo disponib tou kòm opsyon.
Glisman tren gid
Rail gid yo prezante sifas ki fè tèt di ultra-sonik, epi gid glisman yo fèt ak plastik ki reziste -. Nwa tren gid yo entegre, bay estabilite ekselan ak rezistans mete.
Kat-pozisyon detantè zouti
Machin nan vini estanda ak yon tourèl zouti elektrik kat -poz, epi tailstock manyèl la ka ranplase opsyonèlman ak yon tailstock idwolik (6/8 pozisyon).
vis plon
Li itilize vis boul HIWIN oswa PMI, ki ofri gwo presizyon ak amelyore presizyon machin ak frigidité.
Zòn aplikasyon yo
Jaden jeni mekanik
Jaden otomobil
Jaden konstriksyon
Jaden ayewospasyal
Pwosesis pyès ki nan konpitè
Pwosesis mwazi
Tour orizontal D' ka etid
