Si ou bezwen perçage vètikal ak tape cnc fraisage machin pou ede ak biznis ou, tanpri rès asire w an gwo avèk nou. Nou se youn nan dirijan manifaktirè sa yo ak founisè nan Lachin ki gen plis pase 20 ane istwa. Ak sèvis la Customized disponib tou.

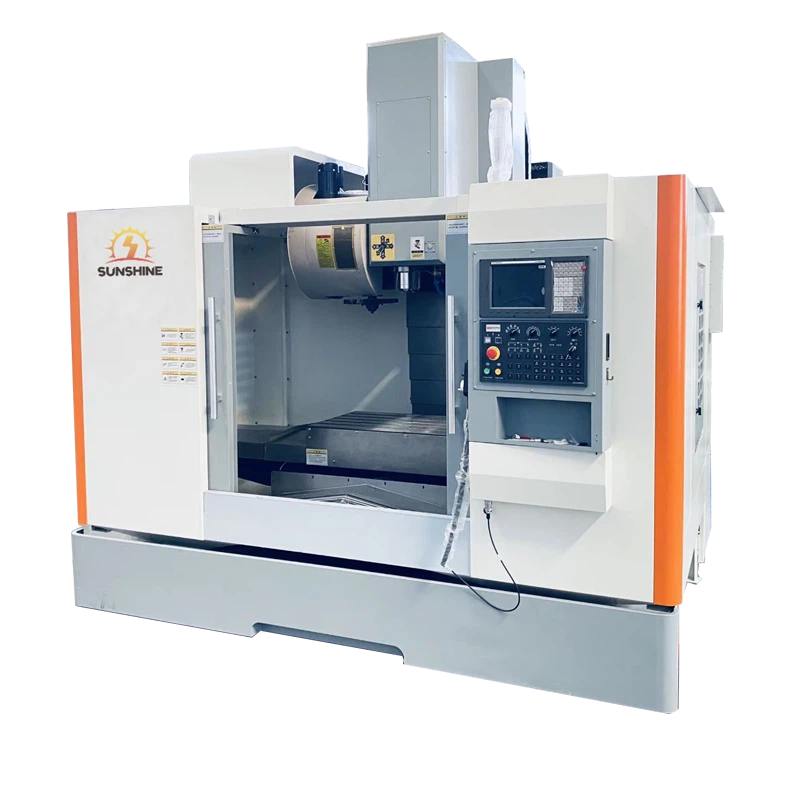

VMC855

Vètikal Drilling CNC Fraisage Machine se yon trè otomatik ak pwisan CNC vètikal D' sant, ki lajman ki itilize nan jaden an nan pwosesis koupe metal.

Konpozan pwodwi

Kabann:Kabann ak pati sipò nan sant D' konpayi nou an te pwodwi dabitid adopte gwo -rigidité kas an fè estrikti (tankou résine grenn sab moule), ki aje-trete pou asire ke yon tan ki long estabilite ak rezistans sismik.
Kolòn:Kolòn nan sant D 'vètikal la vètikal fiks sou kabann lan, enstale sou tren an gid nan kolòn nan bwat la file koton, ak sipòte pa tren an gid ki deplase monte ak desann nan bwat la file koton, kidonk sa a mande pou sant la D' gen trè wo frigidité ak estabilite pou fè pou evite deformation nan sant la D '.

Tablo travay:Orizontal enstale, yo itilize pou ranje materyo a. Anjeneral, li se yon tab rektangilè ak T-fant, ki se pratik pou itilize nan enstalasyon.

Selle ak glise:Sitiye ant kabann lan ak tab travay la nan sant D ', li pote tab travay la epi li deplase longitudinal sou ray kabann lan (Y-mouvman aks). Sel la pote glisad la, ak glisad la pote tab travay la epi li deplase orizontal (mouvman X-aks). Tablo travay la finalman reyalize mouvman konpoze nan plan X-Y a.
Rail gid ak vis plon:Ray gid yo sipòte pati k ap deplase yo ak gide avèk presizyon direksyon mouvman yo. Konpayi an jeneralman itilize gwo -rigidité, gwo-presizyon gid woule lineyè (woulo oswa gid boul).
boul vis pè:Eleman transmisyon debaz la ki avèk presizyon konvèti mouvman wotasyon motè servo a nan mouvman lineyè. Anjeneral ekipe ak yon estrikti pre-detire pou diminye enpak elongasyon tèmik.

Sistèm lubrification:Otomatikman, regilyèman ak quantitatively bay lwil oliv lubrifyan oswa grès nan pè friksyon tankou ray gid, vis plon, ak BEARINGS diminye mete ak asire presizyon mouvman ak estabilite. Moun ki komen yo enkli distribitè volumetrik oswa ponp lubrifikasyon santralize.

Sistèm retire chip:Retire chips ki te pwodwi pa D nan zòn travay la pou anpeche akimilasyon afekte D ak presizyon. Fòm komen yo enkli transporteur chip plak chèn, transporteur chip espiral, transporteur chip grate, elatriye Anjeneral konbine avèk rekiperasyon likid koupe ak sistèm filtraj.

Paramèt prensipal yo

Espesifikasyon	inite	VMC855
Gwosè tab la	mm	1000x550
Chaj maksimòm tab la	kg	500
Vwayaj aks X/Y/Z	mm	800x550x550
Distans ant sant file koton ak kolòn	mm	590
Distans ant koton endface ak sifas worktable	mm	120-670
X/Y/Z Max. vitès manje	mm/min	10000
X/Y/Z Max. Traverse rapid	m/min	32/32/30
vitès file koton	r/min	8000
cône file koton	kalite	BT40
Pouvwa motè koton	kW	7.5/11
X/Y/Z aks servo motè pouvwa	kW	3.9/3.9/3.6
X/Y/Z motè koneksyon		Dirèk
X/Y/Z Gid fason kalite		Liy ray
T plas	mm	5-18x90
Repete presizyon pwezante	mm	±0.004

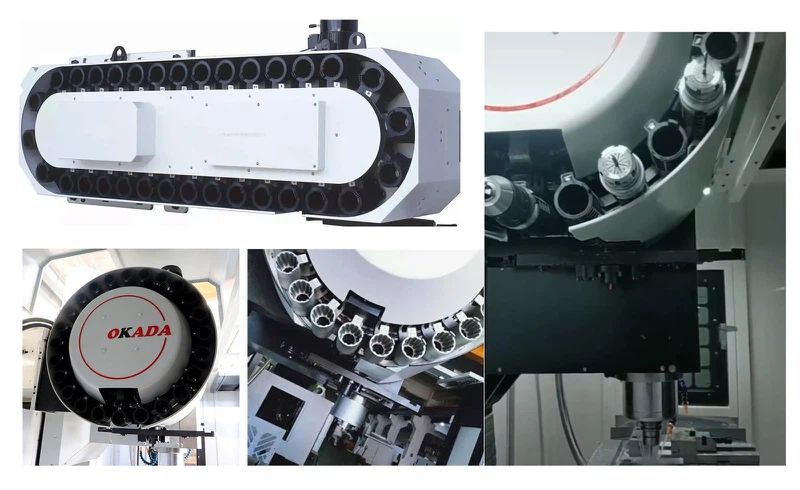

Zouti magazin		kalite disk
Kapasite zouti		24T
Maksimòm pwa zouti	kg	8
Max. longè zouti	mm	300
Kapasite elektrik	kVA	15
Dimansyon machin (LxWxH)	mm	2600x2380x2700
Net. pwa (apeprè)	kg	5000
